2012年10月31日
天体ネタ・・・スカイパトロールⅡ 改良？ その５！自動導入望遠鏡へ！
無謀な挑戦・・・
タカハシ・スカイパトロールⅡ赤道儀・自動導入機への改良・・・
なんとか・・・続けています・・・その５まできました
手作り感満載です（笑）・・・
赤道儀の微動ハンドル部分に、いかにも・・・手作り感の漂う
モーターボックスを取り付けました・・・
あまりにも、思いつきで作業を進めているので・・・
歯車の位置が合わなくて、大変でした・・・
・・・位置がズレていました・・・
なんとか動いています・・・
アライメントは、北極星スタート→アルクトゥールス→ベガです。
基準星が、季節外れの恒星になっているのは・・・
望遠鏡の時間が昼間だったからです
（気がつくまで少し悩みました
）今回は続きがあります・・・↓↓↓（超ハイパワー充電器
）
）

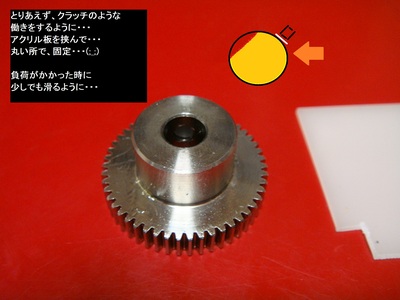

緊急対策・・・
モーター駆動中に、動かしてはいけない方向に動かしてしまい・・・
赤道儀を壊しそうになったので・・・
一時的に・・・この方法でごまかします・・・
赤道儀の電源（ミードDS2080）は、単３電池×８本での稼働です・・・
（安定させたくてDC-DCコンバータをつけていますが・・・）

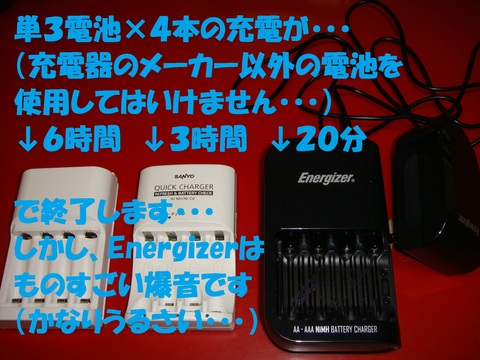

自己責任で、Energizer充電器を使うと・・・
単３電池×４本（エネループの容量なら）が・・・
２０分で充電できます
（真似しないで下さいね）
Posted by Andromeda Galaxy at 20:09│Comments(10)
│スカイパトロールⅡ改良
この記事へのコメント
おみごとです。
途中で挫折されないかと心配しておりましたが、さすがです。
実運用での成功を祈ります。
途中で挫折されないかと心配しておりましたが、さすがです。
実運用での成功を祈ります。
Posted by Bin-Star at 2012年10月31日 22:46
貧スタさんいつもありがとうございます！
なんとか動かすことは出来ましたが...
撮影で、使えないと意味がありませんもんね(笑)
撮影頑張ってみます。
いつもありがとうございます。
なんとか動かすことは出来ましたが...
撮影で、使えないと意味がありませんもんね(笑)
撮影頑張ってみます。
いつもありがとうございます。
Posted by Andromeda Galaxy at 2012年11月01日 08:24
(´･ω･`) おおｗ 完成ですか？
お疲れさまですｗ
あとは、実写ですね。
期待してますよ～ｗ
お疲れさまですｗ
あとは、実写ですね。
期待してますよ～ｗ
Posted by jr9xro＠mixiではガチャピン at 2012年11月01日 17:26
jr9xroさんおはようございます。
いつもありがとうございます。
なんとか動きましたので(笑)
撮影してみます。
これで、星が流れてたら
ショックでしばらく寝込むと思います(笑)
いつもありがとうございます。
なんとか動きましたので(笑)
撮影してみます。
これで、星が流れてたら
ショックでしばらく寝込むと思います(笑)
Posted by Andromeda Galaxy at 2012年11月02日 07:42
すみません。私の発言のスレッドではないのですが。。。
えっつ！
追尾は、タカハシのモーターですよねえ！
まさか。。。。
えっつ！
追尾は、タカハシのモーターですよねえ！
まさか。。。。
Posted by Bin-Star at 2012年11月03日 00:53
貧スタさんおはようございます！
いつもありがとうございます！
＞追尾は、タカハシのモーターですよねえ！
＞まさか。。。。
タカハシのモータ部分等は、まったくイジっていないので
追尾にそのまま使えるのですが・・・
一応・・・MEADE DS2080でも、恒星時追尾が出来るので・・・
まず、それで試してみようかと・・・
それが、うまくいくと
ずっと、自動導入を使うことが出来るので・・・
（一晩中に何回も自動導入を使えるな・・・ということです・・・）
タカハシのモーターで追尾して、DS2080との誤差が多くなると・・・
次の自動導入がうまくいかないだろうな・・・と思っていまして・・・
また、まとめようと思っているのですが・・・
色々、想定外がありまして・・・
０１：ギア比を計算したつもりだったが・・・モーターの最初のピニオンギア
を、ミニ四駆の真鍮製を使用したのですが・・・タミアさんに
問い合わせせてみると・・・使用したギアボックスのものは、仕様が違うらしく
１０枚羽でした・・・私が使用したのは８枚羽・・・
０２：そして・・・DS2080は、経緯台モデルなので、赤道儀モードを
選択できないのですが・・・、私はメニューの設定から望遠鏡モデルを
EXT60に変更して使用・・・
つまり・・・オートスターはEXT60として認識しているので・・・
DS2080のギアを数えたのは・・・全然意味がない・・・ということです。
（あまりにもズレた方向に動くので・・・気が付きました）
解決方法として、オートスターをイジりまくり・・・
コウドヒ、ホウイヒという項目があって・・・
その数字を、プラスマイナスを反転させて・・・
動いている量が少なく感じたので・・・
少しずつ増やしていきました・・・
それで、赤緯、赤経とも、１周がちゃんと、オートスターの表示と
実際の回転と、だいたい合うように、数字をいれました・・・
全然緻密では、ないのですが・・・
（数字の入力箇所は、小数点以下６位まで入力できました）
私が入力したのは、小数点第２位までです（笑）
とりあえず、今日くらい撮影頑張って見ますね・・・
光害地なので、１分追尾できればOKと思っています！
（416mmくらいで・・・BORG60ED+レデューサーがこれぐらいです）
いつもありがとうございます！
＞追尾は、タカハシのモーターですよねえ！
＞まさか。。。。
タカハシのモータ部分等は、まったくイジっていないので
追尾にそのまま使えるのですが・・・
一応・・・MEADE DS2080でも、恒星時追尾が出来るので・・・
まず、それで試してみようかと・・・
それが、うまくいくと
ずっと、自動導入を使うことが出来るので・・・
（一晩中に何回も自動導入を使えるな・・・ということです・・・）
タカハシのモーターで追尾して、DS2080との誤差が多くなると・・・
次の自動導入がうまくいかないだろうな・・・と思っていまして・・・
また、まとめようと思っているのですが・・・
色々、想定外がありまして・・・
０１：ギア比を計算したつもりだったが・・・モーターの最初のピニオンギア
を、ミニ四駆の真鍮製を使用したのですが・・・タミアさんに
問い合わせせてみると・・・使用したギアボックスのものは、仕様が違うらしく
１０枚羽でした・・・私が使用したのは８枚羽・・・
０２：そして・・・DS2080は、経緯台モデルなので、赤道儀モードを
選択できないのですが・・・、私はメニューの設定から望遠鏡モデルを
EXT60に変更して使用・・・
つまり・・・オートスターはEXT60として認識しているので・・・
DS2080のギアを数えたのは・・・全然意味がない・・・ということです。
（あまりにもズレた方向に動くので・・・気が付きました）
解決方法として、オートスターをイジりまくり・・・
コウドヒ、ホウイヒという項目があって・・・
その数字を、プラスマイナスを反転させて・・・
動いている量が少なく感じたので・・・
少しずつ増やしていきました・・・
それで、赤緯、赤経とも、１周がちゃんと、オートスターの表示と
実際の回転と、だいたい合うように、数字をいれました・・・
全然緻密では、ないのですが・・・
（数字の入力箇所は、小数点以下６位まで入力できました）
私が入力したのは、小数点第２位までです（笑）
とりあえず、今日くらい撮影頑張って見ますね・・・
光害地なので、１分追尾できればOKと思っています！
（416mmくらいで・・・BORG60ED+レデューサーがこれぐらいです）
Posted by Andromeda Galaxy
at 2012年11月03日 10:25
at 2012年11月03日 10:25着々と進行していますね～。
ギア比の違いをどうするんだろうって思ってましたが、
ちゃんと計算されてギアを選ばれていたんですね。
ギア比の違いをどうするんだろうって思ってましたが、
ちゃんと計算されてギアを選ばれていたんですね。
Posted by くっしー at 2012年11月08日 20:43
くっしーさんいつもありがとうございます！
＞ちゃんと計算されてギアを選ばれていたんですね。
しかし、結局・・・
機種をだまして、使用するので
計算してのは、まったく意味がなかった・・・というオチです・・・（笑）
オートスターに、モーターの回転数の比率を調整する
機能があって・・・よかったです・・・
全てが無駄になるところでした・・・
早く撮影してみたいのですが・・・
なかなか都合と、体調とヤル気と天気が一致しません・・・
いつもありがとうございます。
＞ちゃんと計算されてギアを選ばれていたんですね。
しかし、結局・・・
機種をだまして、使用するので
計算してのは、まったく意味がなかった・・・というオチです・・・（笑）
オートスターに、モーターの回転数の比率を調整する
機能があって・・・よかったです・・・
全てが無駄になるところでした・・・
早く撮影してみたいのですが・・・
なかなか都合と、体調とヤル気と天気が一致しません・・・
いつもありがとうございます。
Posted by Andromeda Galaxy at 2012年11月09日 13:19
at 2012年11月09日 13:19すみません。
コメントを見てですが。。。
オートスターをイジりまくり・・・
コウドヒ、ホウイヒという項目があって・・・
その数字を、プラスマイナスを反転させて・・・
なかなかそこまで、ユーザーに触らせてくれないのが普通と思うのですが、
オートスターって、細かい設定が出来るのですね。
結構良い赤道儀コントローラーではないでしょうか。
その後の実運用はどうですか？
かなり期待しています。
コメントを見てですが。。。
オートスターをイジりまくり・・・
コウドヒ、ホウイヒという項目があって・・・
その数字を、プラスマイナスを反転させて・・・
なかなかそこまで、ユーザーに触らせてくれないのが普通と思うのですが、
オートスターって、細かい設定が出来るのですね。
結構良い赤道儀コントローラーではないでしょうか。
その後の実運用はどうですか？
かなり期待しています。
Posted by Bin-Star at 2012年11月10日 01:00
貧スタさんいつもありがとうございます！
おはようございます！
実は風邪をひいてしまって・・・鼻詰まりで・・・
とてもしんどい状態です・・・（悲）
＞なかなかそこまで、ユーザーに触らせてくれないのが普通と思うのですが、
＞オートスターって、細かい設定が出来るのですね。
おおっ・・・そうなんですね・・・
普通はあまり項目が触れないのですね・・・
このDS2080についていた、オートスターは、トイザらスブランドで買った
激安品ですが・・・
そのトイザらスでの大量生産が・・・もしかしたら・・・コスト削減から
イジりたい人にはいい方向に働いたかもしれません・・・
それというのも、電源ONした時に・・・最初に望遠鏡のモデルを
ユーザーが選択するのです・・・（初回の一回のみ）
（EXT60,70,80,ds2000,ds2070,ds2080等・・・他にもあったかも・・・）
コントローラ共通で、望遠鏡を色々変更できるように
しているみたいです・・・
そして、薄っぺらい説明書がついているのですが・・・
一応・・・メニューの階層一覧がついていて
”セッテイ”メニューの呼び出し方が記載されているのです。
望遠鏡モデル等を間違えた時に訂正できるように・・・
そして、コウドヒやホウイヒ・・・等、他にもまだ怪しい項目があるのですが・・・
そういう項目は、”使用しないで下さい”と注意書きされています（笑）
＞その後の実運用はどうですか？
ああっ・・・
根性がなくて・・・遠征も近所での撮影も・・・うだうだして
いていないのですが・・・
貧スタさんに、刺激されて望遠鏡の無線コントロール等は・・・
ちょこちょこ・・・工作しています（笑）
今日くらいでも近所で（天体撮影に向かいない夜であっても）
追尾精度をテストする意味でも、実運用してみます！！！
いつもありがとうございます！
おはようございます！
実は風邪をひいてしまって・・・鼻詰まりで・・・
とてもしんどい状態です・・・（悲）
＞なかなかそこまで、ユーザーに触らせてくれないのが普通と思うのですが、
＞オートスターって、細かい設定が出来るのですね。
おおっ・・・そうなんですね・・・
普通はあまり項目が触れないのですね・・・
このDS2080についていた、オートスターは、トイザらスブランドで買った
激安品ですが・・・
そのトイザらスでの大量生産が・・・もしかしたら・・・コスト削減から
イジりたい人にはいい方向に働いたかもしれません・・・
それというのも、電源ONした時に・・・最初に望遠鏡のモデルを
ユーザーが選択するのです・・・（初回の一回のみ）
（EXT60,70,80,ds2000,ds2070,ds2080等・・・他にもあったかも・・・）
コントローラ共通で、望遠鏡を色々変更できるように
しているみたいです・・・
そして、薄っぺらい説明書がついているのですが・・・
一応・・・メニューの階層一覧がついていて
”セッテイ”メニューの呼び出し方が記載されているのです。
望遠鏡モデル等を間違えた時に訂正できるように・・・
そして、コウドヒやホウイヒ・・・等、他にもまだ怪しい項目があるのですが・・・
そういう項目は、”使用しないで下さい”と注意書きされています（笑）
＞その後の実運用はどうですか？
ああっ・・・
根性がなくて・・・遠征も近所での撮影も・・・うだうだして
いていないのですが・・・
貧スタさんに、刺激されて望遠鏡の無線コントロール等は・・・
ちょこちょこ・・・工作しています（笑）
今日くらいでも近所で（天体撮影に向かいない夜であっても）
追尾精度をテストする意味でも、実運用してみます！！！
いつもありがとうございます！
Posted by Andromeda Galaxy at 2012年11月10日 12:07
